作者: Andreas Gro?, Hartwig Lohse

翻譯：張彧賢 逸發粘接及復材研究院

摘要：現代工業膠粘劑是一種高技術產品，如果能正確使用，就可以保證“零失效”產品。然而，還是有一些粘接接頭失效了，而這通常都是由于膠粘劑的使用錯誤導致的。這正是DIN2304標準的核心所在：和質量保證相關的組織問題以及幫助粘接工藝過程的管理。

粘接技術無疑是21世紀一項關鍵的工業技術。事實上沒有任何一個工業或手工業環節不在致力于粘接方面的應用創新。德國是全球粘接技術的領導者，粘接技術對于社會的重要性是無可爭議的[1]。

膠粘劑生產商出售的用于工業應用的產品都是按照標準管理流程生產出來的高質量產品。從產品規劃到使用階段，正確的開發和使用這些膠粘劑通?？梢员ＷC零產品失效。然而，這種說法矛盾的地方在于，事實上，粘接接頭經常不能滿足要求，結果在使用階段失效了?？陀^地說，大約90%的粘接失效都是由于缺乏粘接方面的知識導致的。膠粘劑使用者主觀地認為他們做的是正確的（誰會有意識的犯錯誤？) ，所以，人們就會下意識并且錯誤地將粘接失效統統歸因于“膠粘劑”：膠粘劑是罪魁禍?zhǔn)祝。▓D1）。

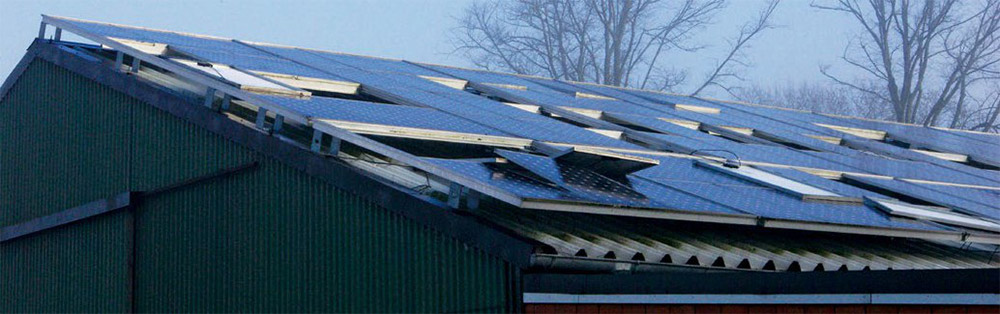

圖1：曝露于大風下一排一排的粘接失效，由于嚴重的粘接失誤，太陽能電池板和鋁基板之間粘接失效。

(圖片來源: Klebtechnik Dr. Hartwig Lohse e.K.)

這精確印證了這個矛盾，即膠粘劑本身可以創造零產品失效，但是膠粘劑的使用錯誤卻導致了粘接失效。新版的DIN2304標準“粘接技術-粘接工藝的質量要求”尋求解決：如果粘接失誤的主要原因不在于膠粘劑，而是在于膠粘劑使用方法，則膠粘劑的使用階段必須進行改進。

因此DIN2304是一個服務于使用者的應用標準。它的主要目標是建立這樣的一種粘接應用工藝：使用者管理從產品概念、開發到生產的整個粘接工藝過程，以確保它是有效的并且是可以重現的。DIN2304標準的首要目的是提高粘接相對較差的形象，進一步推動膠粘劑的使用。

在起草DIN2304標準時，遇到了需要詳盡涵蓋不同領域的困難，即從工業產品到手工藝品，都使用這一個標準。工業生產可以只關注單個工件或大批次成千上萬的相同部件。手工藝品行業一般關注小批次產品和單個工件。不同之處在于，例如，新標準規定了不同要求施加在大批量產品的一個粘接件上，而不是施加在單個產品上。

因此DIN2304標準不僅應用于各類膠粘劑和基材，也用于工業和手工業中的各個行業以及各種類型的粘接接頭(圖2)。為了滿足不同用戶的特定需求，還起草和編制了特殊的實施細則，這些細則將作為DIN 2304標準的補充，并且為企業提供特定的幫助以滿足他們的特殊需求。

圖2：DIN2304 – 一個工業界各種粘接接頭的應用標準（圖片來源：Fotolia）

ISO 9001的核心理念

DIN2304是基于ISO 9001建立的。盡管ISO 9001的聲譽在工業界受到了損害，其核心概念還是簡單明了的：如果一個生產工序或成品不能通過非破壞性測試方法百分之百測試出來沒有任何缺陷，也就屬于所謂的“特殊工藝”。需要通過“管控”整個生產過程，必須在產品的整個生產過程中將所有可能產生的錯誤排除出去(圖3)。

圖3:ISO 9001的核心理念: 通過全面質量管理體系管控生產流程

(圖片來源: Fraunhofer IFAM)

在這個前提下：膠粘劑是一個高質量產品，如果可以正確使用就可以保證“零失誤”的產品，這就意味著通過管控產品的整個生產過程排除所有的錯誤。

因此，飽受爭議的ISO 9001質量管理體系(QMS)的基本目的是盡可能地排除使用過程中的錯誤。通過實施質量管理體系對“特殊工藝”進行“錯誤預防”。根據ISO 9001，特殊工藝被定義為生產步驟或成品不能通過非破壞性測試方法百分之百測試出來。如果有缺陷不能被探測出來，那么就必須避免這些缺陷。

這一理念一直應用在焊接上，焊接技術是比粘接技術更早的應用。焊接作為“特殊工藝”，一直被包含在ISO 9001標準內。

基于ISO9001的質量保證

在抽象的層面上，一個公司工藝和產品的質量保證包含 “技術的質量保證”和 “組織的質量保證”（圖4）。

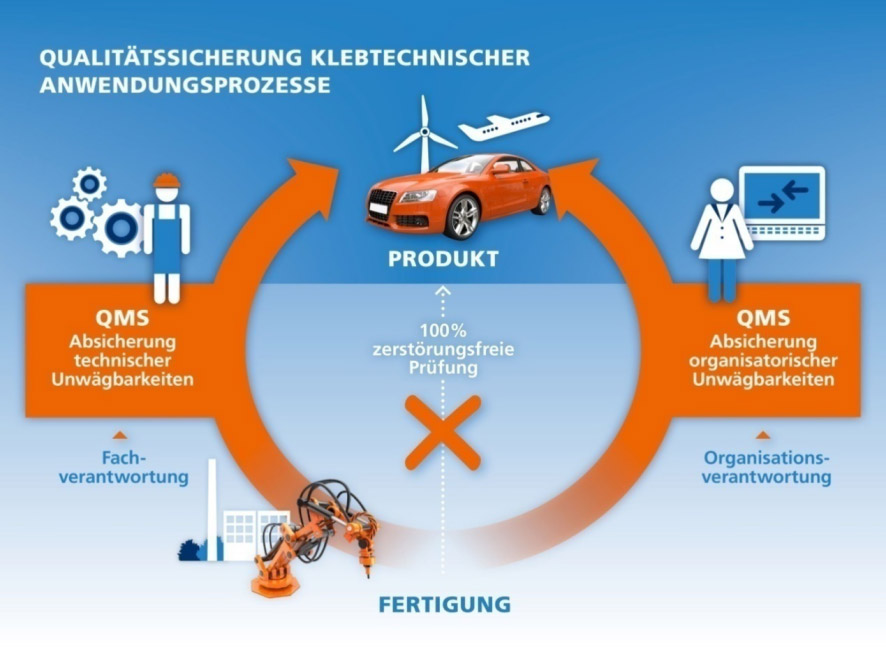

圖4:ISO 9001-技術和組織上的質量保證確?！疤厥夤に嚒碑a(chǎn)品的品質，即質量不能100%通過非破壞性測試檢查出來

 (圖片來源:Fraunhofer IFAM)

不管是否被認可和標準化，工藝過程中的“技術質量保證”提供了對技術不確定性的預防，含各種測試技術、測試方法、測試條件、實驗、測試樣件等，產品的上游、生產過程中以及下游，對最終產品的質量進行表征(圖5)。

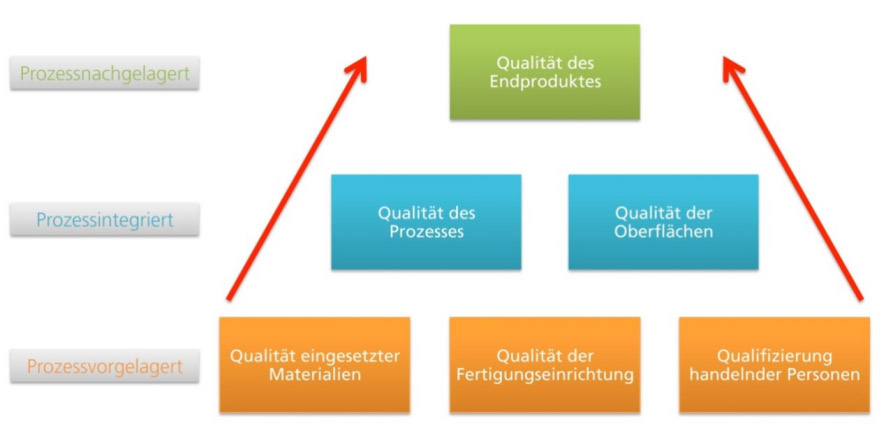

圖5：上游、生產過程中、下游的質量保證 (圖片來源:Fraunhofer IFAM)

“組織的質量保證”提供了對生產過程中組織的不確定性的預防，考慮到所有質量標準、指南、技術參數、設計方法、工藝實施、生產步驟以及人員資質、設備、場地以及公司的組織措施(監督人員和他們的職責、生產區域布局、設備/設施、公司程序文件的描述、各部門的協調、不合格品的管理、文檔等)。

ISO 9001當然有其局限性，它僅僅規定了質量管理體系(QMS) 的最基本要求。它是（正式）認證的，但不是相關（使用）工藝的（技術）內容。它提供了質量保證的基礎，但是太過籠統，不能當做質量保證的專用手段。它需要細化，即特定的技術規范，比如制定用膠公司的組織架構，確保公司可以正確應用粘接技術。

DIN2304——一個使用者的標準

精確細化這些特殊要求，即ISO9001要求的粘接應用的精確細化，新的DIN 2304標準對此做出要求：“粘接技術-粘接工藝的質量要求”。它規定了確保產品安全的工藝水平規則，綁定了公司內部組織架構和正確執行粘接工藝。它不是針對特定的行業或產品，而是面對所有類型的用于傳遞機械載荷的粘接接頭。

DIN2304通過規定從產品開發直至生產和維修/維護整個工藝鏈以確保生產合格粘接接頭的要求，以及制定生產粘接接頭的通用組織架構，合同和技術生產準則等來完成這一細化過程（見圖6）。

1 適用領域：所有的粘接接頭-從計劃階段到生產階段以及維護/維修

2 參考標準

3 術語

4 粘接接頭的選擇要求（安全性要求）

5 工藝鏈要求

5.1 基礎設施: 生產環境、生產區域規劃、工序流轉、基礎構造、維護和定制

5.2 人員：粘接監督（SIC）

5.3 合同評審

5.4 接頭設計和開發：通用部分、階段劃分、接頭要求、接頭設計、基材、膠粘劑、表面處理、粘接過程、接頭驗證

5.5 分包: 原則、分包決策、信息/文檔來源、供應商選擇、合同協商和供應商管理

5.6 工藝規劃: 整個生產過程、工作環境、工作流程和生產技術、輔助設備/材料、工藝施行

5.7 倉儲物流(基材、膠粘劑、輔助材料): 來料檢驗、存儲、廠內運輸

5.8 生產: 準備工作、預處理、膠粘劑應用、粘接、固化、監控

5.9 完成、維修和（預防性）維護

5.10 測量設備的監測/檢測、試驗設備以及輔助設備的監控/檢查

5.11 工作安全和環境保護

5.12 質量管理

圖6:DIN 2304粘接過程 (來源: Beuth Verlag 2015)

DIN2304標準的三大核心元素：

- 根據安全要求對粘接接頭進行等級劃分；

- 粘接監督的職責劃分；

- 對粘接接頭整個生命周期內承受的載荷/應力進行驗證，粘接接頭實際載荷/應力要小于接頭承載能力

用膠企業按照DIN2304標準進行認證可由用膠企業自行選擇。標準允許用膠企業對粘接工藝的質量進行驗證和并做好記錄以證明其滿足DIN2304的要求。

應該指出的是，這些核心元素和公司的認證并不是新的。以前就應用過，例如，DIN6701(軌道車輛及其部件的粘接應用)(見下文)和EN15085(鐵路車輛制造的焊接)。

核心元素1：根據安全要求對粘接接頭進行等級劃分

根據DIN2304標準，所有的粘接接頭都可以從根本上被劃分為安全等級S1 ~ S4(圖7)。

S1 – 高安全要求 S2 – 中等安全要求

S3 – 低安全要求 S4 – 沒有安全要求

圖7：安全等級和安全要求

簡單來說，粘接接頭等級劃分基于假設粘接接頭失效而評估的后果（傾向于由部件設計師進行評估）。換句話說，這意味著粘接接頭等級劃分基于粘接接頭失效時對傳遞機械應力（主要功能）的潛在影響，與膠粘劑的強度和變形能力無關。

當粘接接頭按照DIN2304標準進行等級劃分，還有一些其他要求沒有考慮到，比如是否適合食品使用、消防法規、排放法規和工作安全等。針對這些方面有一些其他的標準和法規。

不同的安全等級劃分定義為可能對上述功能產生的影響，如下 (來源:DIN 2304，Beuth Verlag, 2015)：

S1-高安全要求：

粘接接頭失效

·?直接或間接導致不可避免的生命危險或肢體危險

·?導致功能損失，其結果可能造成不可避免的生命危險或肢體危險

S2-中等安全要求：

粘接接頭失效

·?可能導致生命危險或肢體危險

·?導致功能損失，其結果會對人體或環境造成損害

·?導致功能損失，其結果會造成重大的財產損失

S3-低安全要求：

粘接接頭失效

·?導致功能損失，其結果可能不會對人體或環境造成損害

·?導致功能損失，其結果最多影響舒適和性能

·?導致功能損失，其結果可能不會造成重大的財產損失

S4-沒有安全要求：

粘接接頭失效

·?導致功能損失，其結果基本不會對人體或環境造成損害

·?導致功能損失，其結果僅僅影響舒適和性能

·?導致功能損失，其結果不會造成重大的財產損失

DIN2304不會替代任何公認的膠粘劑應用標準。如果有疑問，必須設定最高要求的安全等級。

核心元素2：粘接工作的粘接監督

在用膠企業負責粘接工作的粘接監督SIC應由合適人選擔任，應負責粘接及其相關工作。他們的適用性和技術知識（通過培訓、教育、相關工作經驗獲得的）必須得到驗證和文件證明。

公司的粘接監督是粘接相關的質量體系主要的聯系人，涉及所有粘接 “特殊工藝”的相關工作- 從計劃階段到生產、修護/維修階段。根據DIN2304標準，用膠企業必須提供足夠數量的受過培訓的人員執行相關工作并記錄他們的職責。根據粘接接頭安全等級（核心元素1），被任命為粘接監督的人員需要具有相應資質，必須接受培訓/實踐（木工、地板鉗工、裝修工等）和在職的再教育。

核心元素3：載荷/應力驗證

粘接接頭必須具有合適的尺寸以保證粘接接頭承受的實際載荷/應力要小于極限載荷/應力，這是一個標準慣例——不僅適用于粘接，也適用于所有其他的連接技術。新版DIN2304規定，必須由粘接監督（SIC）給予確認和驗證，而且必須存檔記錄。驗證可以從四個方面進行：

1. 測試

基于技術規范，載荷/應力是由試驗、計算、標準、實際數據或這些的組合來決定的，并需要記錄歸檔。粘接接頭承受載荷/應力的能力必須由試驗驗證并采用數理統計的方法，需要考慮老化、測試介質或一些影響因素的組合等。必須確保試驗結果符合實際生產條件。試驗可以采用與零部件一致的試驗樣件或直接使用生產好的零部件。零部件中每個粘接接頭的應力和應變需要進行計算并與許用應力∕應變進行比較。需要清楚地知道數據是如何獲得的并記錄下來，同樣也適用于載荷/應力和承載能力進行比較。

2. 零部件試驗

零部件試驗可以在現實條件下或模擬現實的條件下測試整個粘接件或粘接件的一部分。在這里， 必須證明試驗條件對粘接接頭和整個粘接件的影響與現實條件相似。當測試粘接件的一部分時，必須考慮粘接接頭和整個粘接件的相互作用，并且必須證明這不會導致測試結果產生與實際情況不符的偏差。測試評估的失效標準必須明確，其中包括一個綜合考慮各方面因素的安全系數，整個過程必須清晰地記錄下來。

3. 經驗記錄

原則上，基于經驗的驗證也是可行的。在這種情況下，必須清楚地確保粘接接頭的設計已經被證明。經驗轉化到實際粘接接頭相關的問題必須用文件記錄下來。

4. 綜合1-3

通過綜合應用以上幾種思路進行驗證，必須確保對所有的要求都進行了適當?shù)脑u(píng)估，并且單個零部件之間是相互兼容的。這個過程也必須清楚地記錄下來。

選擇:用膠企業根據DIN 2304標準進行認證

DIN2304標準允許用膠企業根據這個標準進行認證。相比公司審核、工藝審查或?qū)＜覉?bào)告，用膠企業通過DIN 2304標準認證，可以給客戶信心，他們采用了先進的工藝正確地生產粘接接頭。這與不進行認證的審核、工藝審查或?qū)＜覉?bào)告有著根本的區別，后者僅僅是對公司運行的一瞥，達不到認證的水平。如果只是在審核當日企業按照DIN2304標準運行應對審核，則無法獲得之前或之后發生的信息。

相比之下，根據DIN2304標準進行認證會記錄用膠企業在首次認證、監督審核、復審這段時間及其期間都是根據DIN2304運行的。普通審核與認證之間的區別特別重要，因?yàn)槟z粘劑制造商不能影響用膠企業怎么使用膠粘劑，只能提供一些建議。

目前這些公司認證只具有民法法律效力，由Deutsche Akkreditierungsgesellschaft (DAkkS)按照DIN EN ISO 17065標準官方授權的DIN2304認證機構完成認證，頒發證書。

將來肯定不會有某種膠粘劑按照DIN2304標準進行認證，畢竟膠粘劑只是粘接工藝中的一個環節，粘接接頭的質量主要取決于一系列應用過程中的參數 (參見圖5: 上游、生產過程中、下游的質量保證)。一次又一次的實踐表明，具有相同要求的相同零件，粘接接頭可以使用寬泛不同的膠粘劑體系生產出來。
